我們都知道，當今世界的主流制造工藝是模具工藝。模具工藝也素有“工業之母”的稱號。我們生活中的許多日常消費品，都是由模具工藝制造而來。

提到模具，就不能不說到鑄造工藝。

鑄造，就是往一個模具里頭灌熱的金屬漿，金屬漿成型冷卻后就有了預期的形狀。

工業產品的鑄造，可不像雞蛋仔的形狀那么簡單。很多工業零件的模具，是由一整套組合拼接、組合而成。

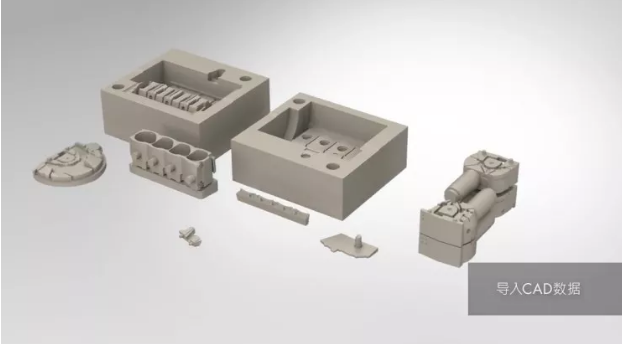

這一整套模具，都可以通過3D打印技術來完成。在3D打印機的CAD文件里，一整套模具是這樣“平躺”在打印臺上的。

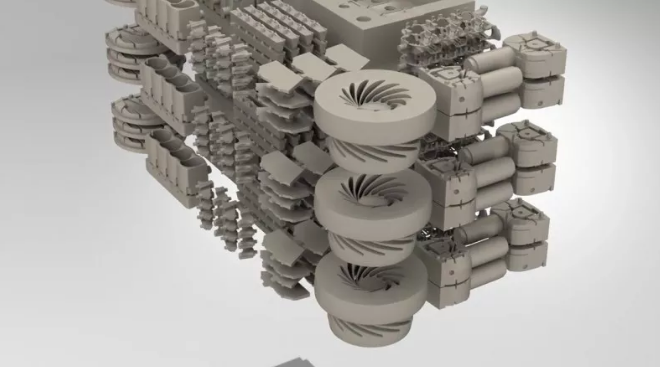

由于成型缸的空間是比較充裕的，所以出于節省成本的考慮，在打印之前，工程師能夠把很多模型文件都導入進去。所以每次打印之前，模型數據看起來密密麻麻的。

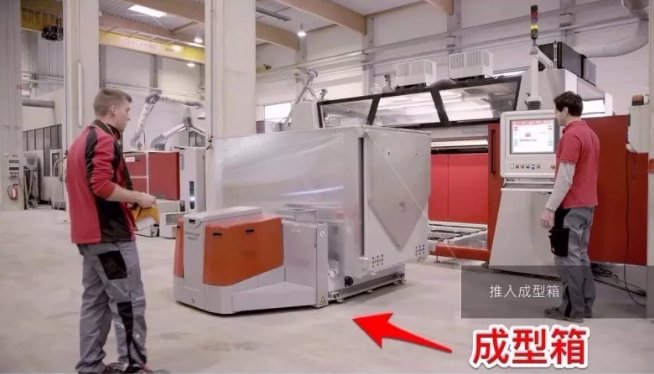

打印數據文件準備好后，就可以把成型箱推入到打印機里，開始安排打印了。

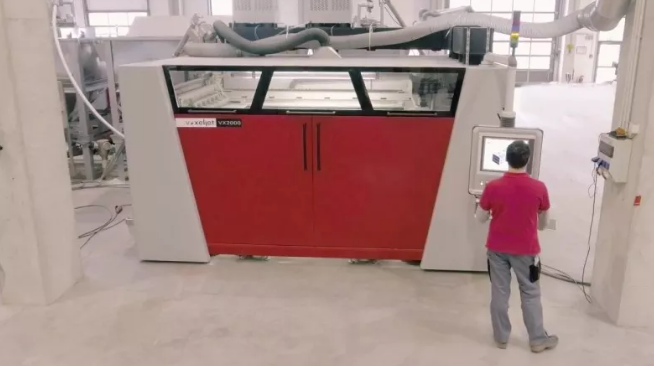

與常見的桌面型3D打印機不同，一臺砂型3D打印機體積是相當大的，因此只有在工廠里才能看到。以2米×1米×1米成型體積的3D打印機德國Voxeljet為例，下圖可以直觀地看到機器與人的大小比例。

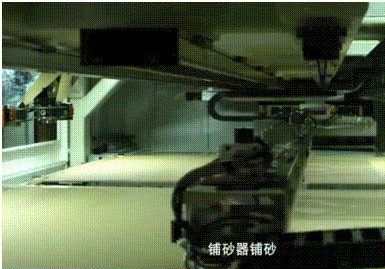

3D打印的過程，就是先鋪一層砂，用粘接劑進行固化，然后層層疊加。砂模的材料是石英砂，由于是利用樹脂把砂材料粘結起來，所以這種砂也叫樹脂砂。

樹脂砂材料的層厚可以低至僅僅300微米（三根人類頭發絲的厚度）。

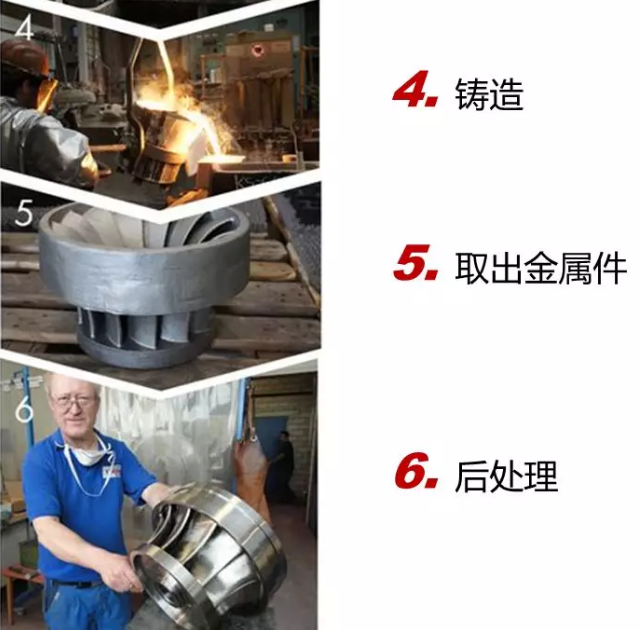

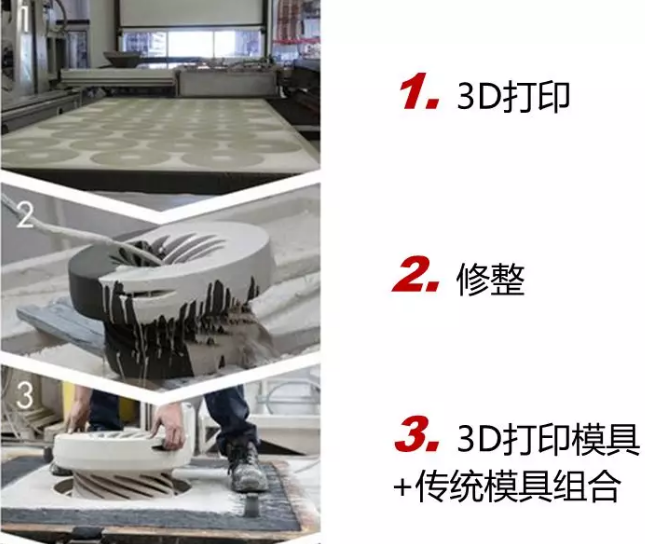

打印完成后就是鑄造的過程。我們以渦輪工業件的制作為例，看看它是怎么被鑄造出來的。

在第三步，我們看到“3D打印模具與傳統模具的組合”。因?yàn)橐惶啄＞咄怯缮靶竞屯饽＝M合在一起的，砂芯的結構比較復雜，外模相對簡單。所以很多廠家出于成本的考量，只用3D打印來制作砂芯，外模還是用傳統工藝制造。

下圖為3D打印與傳統的鑄造模式的對比。

在鑄造工業中，傳統的流程一般是：

CAD設計→預處理→工裝夾具制造→砂型制造→鑄造。

周期在4周甚至更長。

而3D打印的流程是：

CAD設計→預處理→砂型打印→鑄造。

最快的話5天就可以完成，交貨期按“天”計算而不是按“周”。省去了大量昂貴、繁瑣的中間環節。

其實，這種3D打印砂型模具的鑄造技術并非德國獨有。

在我國，3D打印技術給鑄造業帶來了“神奇”變化。中央電視臺和工信部聯合制作的大型工業紀錄片《大國重器》，介紹了我國自主研發的3D砂型打印機。

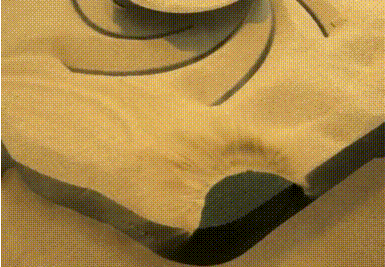

經過2000層的堆疊，中國自主設計制造的3D砂芯打印機完成了它的第一個作品。 經過吹砂這道程序，固化的砂芯漸漸呈現。

我國原先使用進口砂料的最大問題就是成本，加上運費，相當于2000元一噸。而在使用國產砂替代后，成本下降了三分之二。

7年光陰，12項關鍵技術突破，132項專利，原材料全部國產化。這就是大國重器，這就是中國制造。

上文所展示的這些砂型3D打印工業品，更像是藝術品。他們代表了智能制造的未來，帶來了巨大的經濟效益，也直接或間接地讓我們的生活更加美好。

在中國3D打印文化博物館的展廳里，就收藏并展示了這些砂型3D打印的“藝術品”。我們希望更多的人了解3D打印技術，發現科技之美。

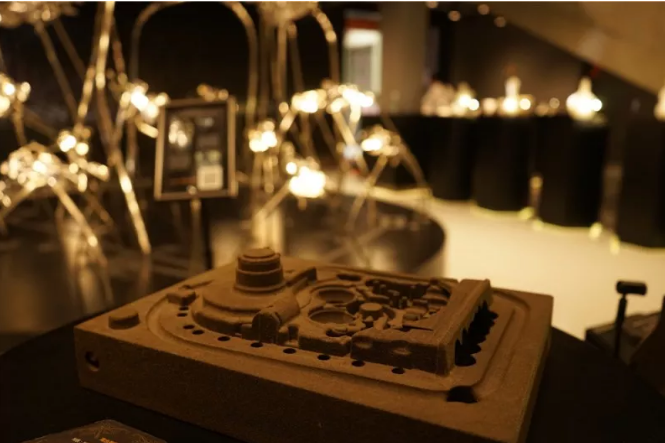

中國3D打印文化博物館展出的砂型模具
