隨著3D打印技術的不斷普及，越來越多人開始關注起3D打印機，前段時間，小影還被問到：3D打印機聽起來那么高科技，是不是結構原理很復雜??？針對這個問題呢，小影特別對巨影FDM 3D打印機做筆記總結了一下，話不多說，趕緊跟小影一起學習起來吧！

工作原理

FDM 3D打印機的原理其實跟熱熔膠槍是一樣的，就是把一段塑料棒加熱融化，在噴嘴上擠出材料，然后按照軟件設置好的路徑畫出模型的形狀。擠出的材料有一定的直徑，一層一層疊起來就會形成立體的物件。

其實我們大部分人都接觸過 3D 打印的產品——蛋糕。只不過3D打印機是能精確的控制擠出直徑，冷卻溫度，X、Y、Z的控制精度。讓每一層材料精確地冷卻固化在指定位置。

一臺FDM 3D打印機，大概有幾十個零件。根據分工，我們可以把它們抽象成幾個部分。

外框：打印機的骨架

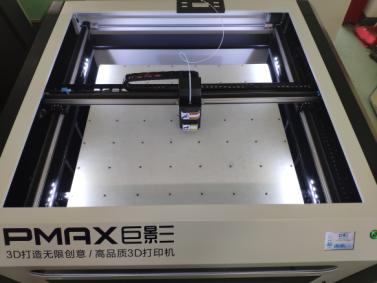

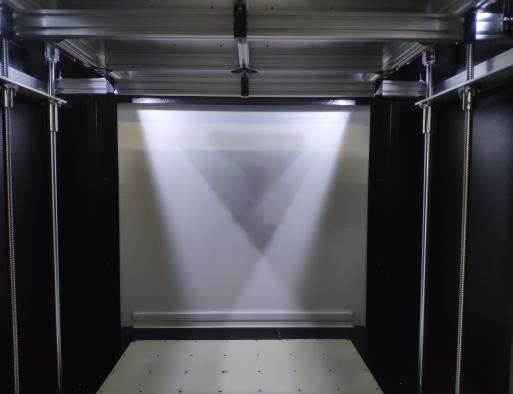

打印的過程中，噴頭要在水平XY平面和垂直的Z軸運動（有的機型是噴頭固定高度，打印平臺來移動）。外框越穩固，打印出來的效果就越好。像巨影FDM 3D打印機采用的都是鈑金一體結構，打印也是更穩定！

步進電機+傳動系統：打印機的手臂

      打印機一般用多個步進電機，帶動皮帶或者齒輪來控制噴頭。電機的精度普遍都挺高的，所以這個部分，決定因素其實是皮帶。皮帶過緊可能會在打印過程中眺齒；皮帶過松，可能打印的時候有曠量，就是電機轉了，噴頭卻沒有相應的移動。表現出來的現象就是打印的圓弧不圓，直角不直。

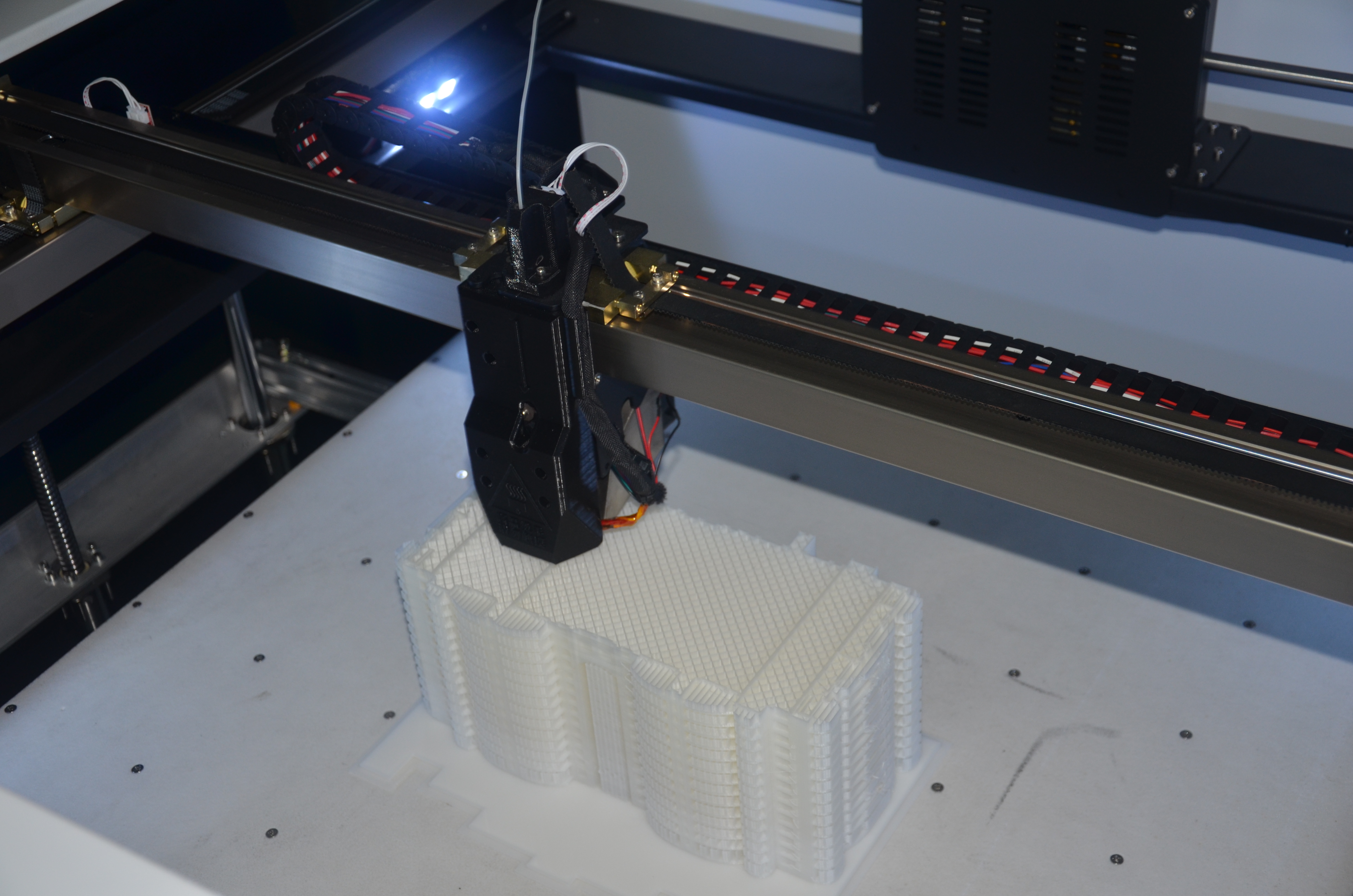

噴頭：打印機的心臟

      這里為了好理解，用了噴頭這個詞，標準的叫法是擠出機。包含一個噴嘴，一個加熱裝置讓材料融化，一個推送裝置把固體的料拉進加熱區域，一個冷卻風扇讓噴頭的材料溫度降下來，到打印出來的時候快速固化。

這部分的重點是溫度和速度。

根據不同的材料來配置加熱溫度，讓材料可以順暢的在固態——液態——固態之間轉化。加熱溫度比較固定，根據材料配置就行，比如PLA材料210℃比較合適。

溫度過高，不能及時冷卻和固化，打印出來的東西會比較塌，不太好成型。溫度過低，材料沒有足夠的溫度，跟已經打印的原料結合，打印出來的東西會比較的粗糙，強度也不夠，容易分層斷裂。

速度由噴嘴直徑和推送裝置的速度決定。這個也要平衡好，為了獲得更好的打印質量，一般推薦速度在80mm/s以下效果比較好。

打印機操作系統：小腦

FDM 3D打印機，大多是基于開源的 RepRap 項目，或者定制的 RepRap 系統。類似 Android 的情況，這個系統用來執行 Gcode 打印指令，然后用傳感器收集溫度數據上傳，純執行角色。

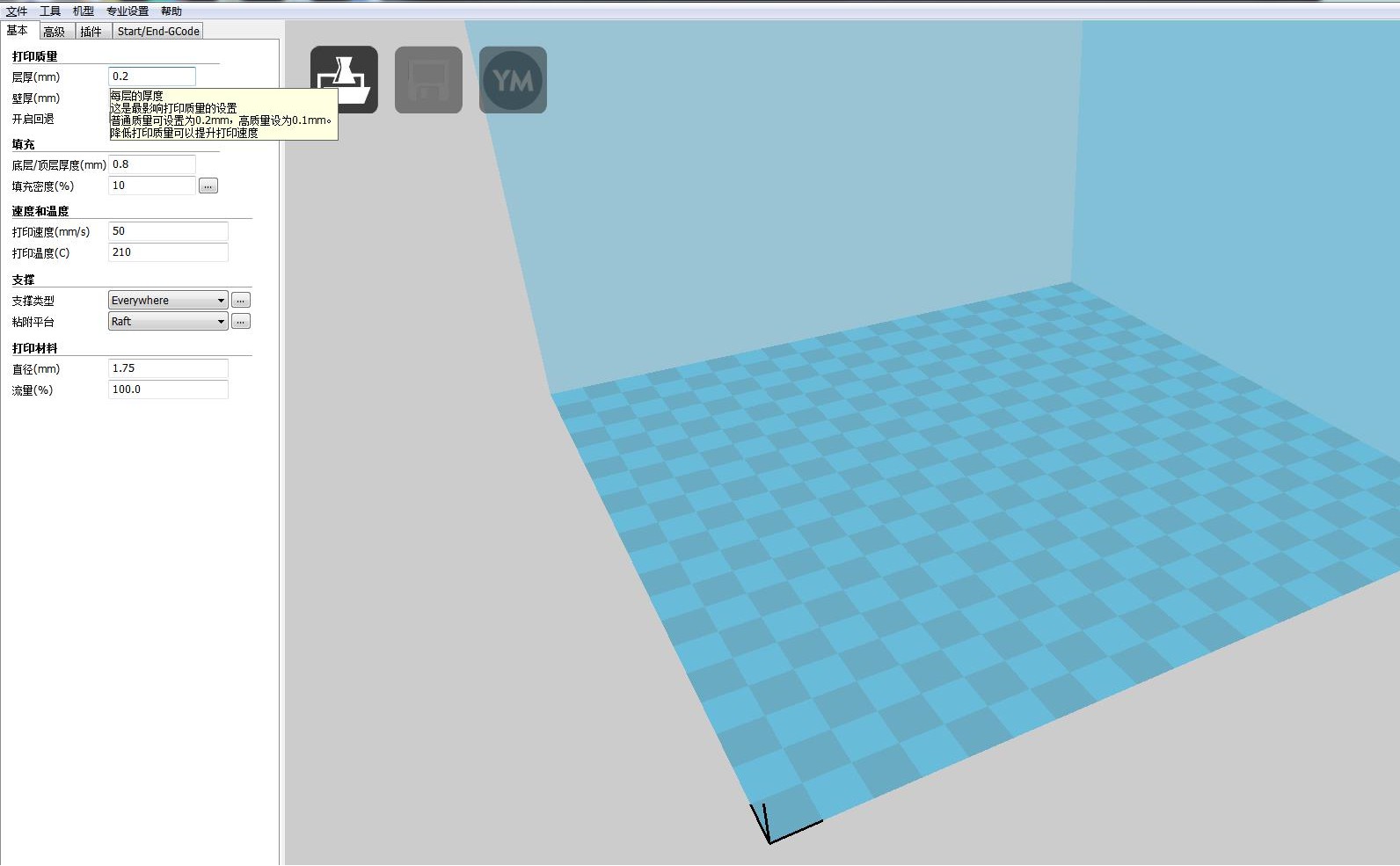

切片軟件：大腦

切片軟件是打印機的大腦。

這里面可以分三個部分說。

首先是打印的走線。就是模型分層后，具體噴頭走哪個路徑，怎么避開已經打印的線，怎么盡量拐大彎來降低對精度的要求。

然后是填充算法。怎么保證用料又少，又有足夠的結構強度。

還有就是支撐結構。這個可以拿攀巖來打比方，你攀一個負角度的地方，就容易掉下去。一般你設計的懸空角度不大于45°，那應該可以直接打印。如果模型中有多處懸空，會造成打印層的松軟和下沉。軟件可以自動地在懸空的位置下面墊一些料，自動幫你完成。

打印參數設置會影響最終打印效果，需要根據自己的機器，用的材料設定最優的方案。

      以上可以算是3D打印機的全部了。是不是覺得FDM 3D打印機其實也沒太復雜呢。
