“哈維爾2027”穿越——哈維爾2027是一個國外博主稱自己穿越到了2027年，他去的地方一個人都沒有，對此你怎么看？

相信是近期一個比較火的話題。全球網友都在吃瓜，難道真的穿越時空了？空間只有他一個人難道真的是生活在備份的世界里？這一點目前來說，實話實說他暫時超出我的認知范圍，但是通過三維空間掃描技術，構建物體與空間的數字備份，確確實實是真實存在的！這就是我在這里需要跟大家分享先進技術：“數字孿生”技術，而且當未來工廠碰上數字孿生可以迅速提高人類社會發展的眾多方面。

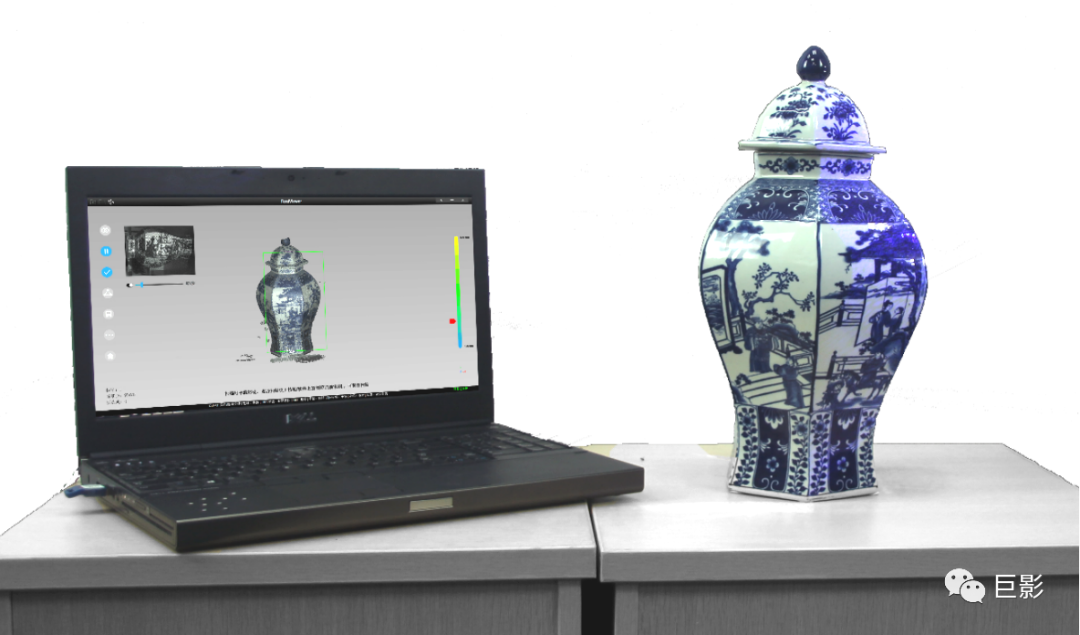

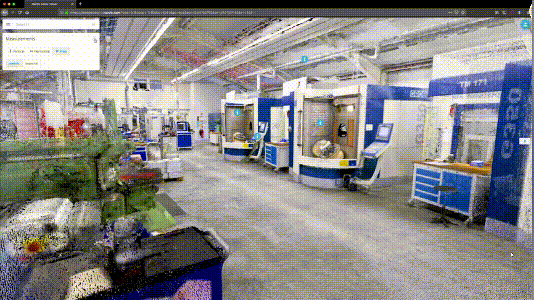

其實通過特種的三維掃描實現物體的三維數字化，其實已經在我們身邊了，這不讓我?guī)Т蠹铱纯?，我們是怎么通過3D掃描儀來超高精度的實現數字化吧！

講到這里，我想跟大家簡單陳述一下三維掃描儀的工作原理：

三維掃描儀

  大體分為接觸式三維掃描儀 和非接觸式三維掃描儀 。其中非接觸式三維掃描儀又分為光柵三維掃描儀（也稱拍照式三維描儀）和激光掃描儀。而光柵三維掃描又有白光掃描或藍光掃描等，激光掃描儀又有點激光、線激光、面激光的區別。

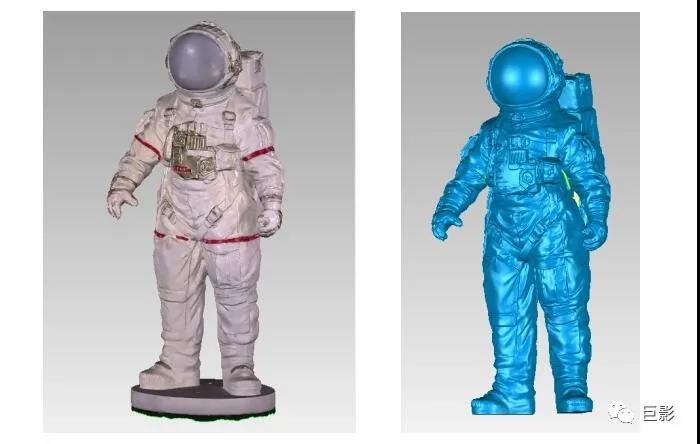

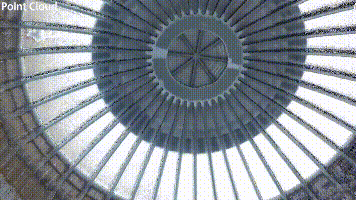

1：三維掃描儀的用途是創建物體幾何表面的 點云（point cloud），這些點可用來插補成物體的表面形狀，越密集的點云可以創建更精確的模型（這個過程稱做三維重建）。若掃描儀能夠取得表面顏色，則可進一步在重建的表面上粘貼材質貼圖，亦即所謂的材質映射（texture mapping）。

2：三維掃描儀可模擬為照相機，它們的視線范圍都體現圓錐狀，信息的搜集皆限定在一定的范圍內。兩者不同之處在于相機所抓取的是顏色信息，而三維掃描儀測量的是距離。

3：有了點云數據就可以在3D專用軟件修改與后處理，再通過數法軟件將所有的點云生成3角面，合成為數字的實體。

“數字孿生”是針對現實世界中的實體對象，在數字化世界中構建完全一致的對應模型，通過數字化的手段對實體對象進行動態仿真、監測、分析和控制。

這與三維組態可視化的技術、功能特性不謀而合。與數字孿生相同，“三維組態可視化”強調仿真、建模、分析和輔助決策，側重的是物理世界對象在數據世界的仿真、監測、分析，實現對物理世界的真實復現和決策支持。

隨著物聯網、5G、大數據、云計算、人工智能等技術的發展與應用，數字孿生的應用空間正不斷擴展。然而影響數字孿生實際發揮效用的，是數字模型對象的真實、可行性，是是否能夠高度還原真實物理對象的特征。

三維組態可視化，是實現數字孿生、推進數字孿生落地應用的關鍵手段。這也就要求三維組態可視化必須滿足模型對象復雜結構定義、數據驅動模型關節定義、實時狀態數據報文定義、三維組態可視化交互分析等功能、技術要求。

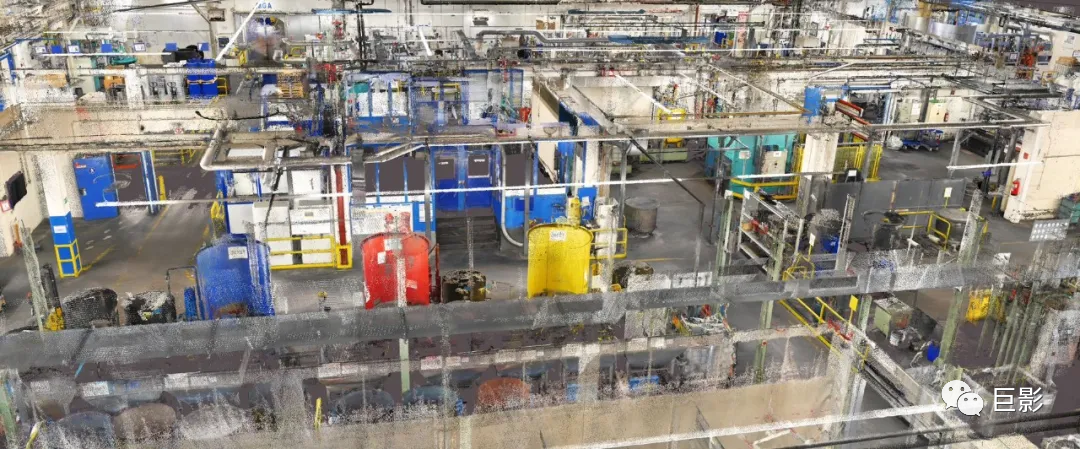

目前來說最高端的空間三維掃描儀可以在一個大空間70米--160米的半徑內實現不到10CM的誤差，小型的物件掃描可以達到差誤更小哦，實現真正的一比一的還原。

什么是數字工廠，它們與數字孿生技術的關系如何？連接比您想象的要緊密。

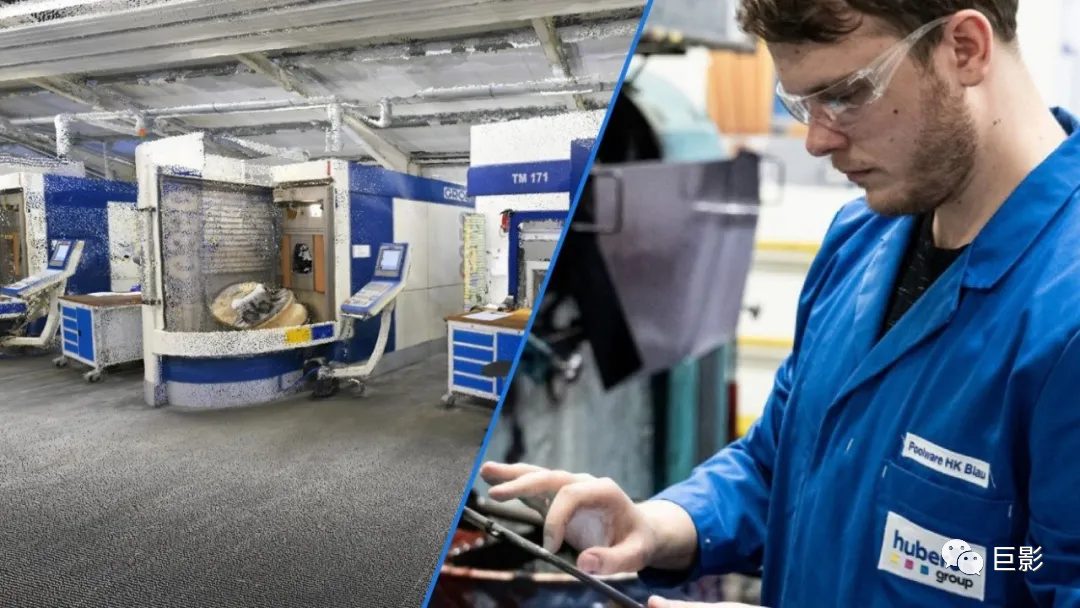

數字工廠

制造業的數字化——數字工廠——是解決現代制造業挑戰和瓶頸的承諾，它肩負著將生產網絡重新配置成為可面向未來的高適應性網絡的使命。

什么是數字工廠呢？根據德國工程師協會 VDI4499標準 ，數字工廠包括了持續數據管理系統中的數字模型、方法和工具（包括仿真和 3D 可視化）等。數字工廠的目標是以產品為核心，對工廠的結構，流程和資源等進行全面規劃、評估和持續改進。

一個功能齊全的數字工廠所需的人員與普通工廠所需的人員相同，即運營經理、現場經理、工程師和操作員。然而，他們的每日任務由基于單一環境和特定需求的數據量身定制。

數字孿生

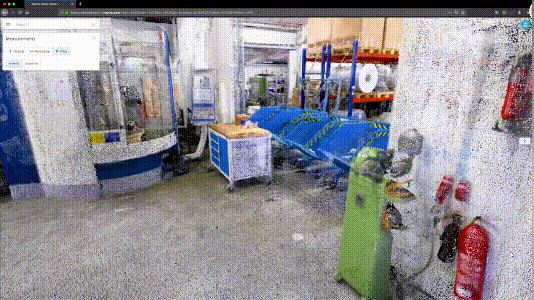

現在，讓我們重點介紹前面提到的關鍵字，工業仿真和 3D 可視化; 感謝數字孿生技術的重大進步，這是近年來最激動人心的發展領域。制造業正在從靜態CAD 模型和 2D 平面圖過渡到完全交互式 的3D 模型。

Gartner Research 在"2019 年制造業 IT 發展周期"中提供的數字孿生定義如下：

數字孿生的主要特征是物理對象和虛擬對象之間的共生關系，兩者間的數據交換是雙邊且自動的。物理對象特性的任何更改都將直接反映在數字孿生上，反之亦然。作為持續數據管理系統的一部分，這樣的功能具有巨大的價值。

常與數字孿生一起出現的相關術語包括數字拷貝和數字影子，但他們之間存在細微的差異。

數字拷貝：就像是數字孿生，是數字形式中現有對象的呈現形式，但關鍵的區別是兩者間的連通性，修改物理對象不會反映在數字副本上（反之亦然）。

數字影子：連接是單方面的，具體來說是單向自動數據交換，其中物理對象會反映虛擬對象的變化，而不是另一方向。

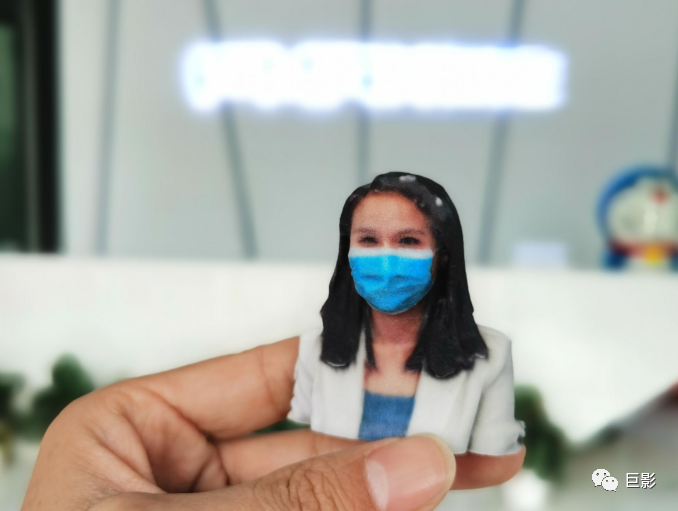

講了這么多相信大家對數字孿生應該有了一定的了解了吧，當未來工廠碰上數字孿生，你也可以通過三維數字孿生技術，輕松體驗出“哈維爾2027”穿越了吧?。≡挷欢嗾f，先來《巨影3D創新創客科普教育基地》體驗一下如何Copy一個自己吧！！！

3D打印技術，是目前科技發展非常重要的技術，其在教育應用中亦有著深刻的創新實踐意義，對學生的動手能力發展、實踐應用起到重要的促進作用。在國外，3D打印技術已開始普及，并逐漸滲透到了人們生產生活的方方面面，包括航空、航天、汽車、工業制造、玩具、服裝等都可用3D技術打印而成。在我國，3D打印技術的推廣和應用已被廣泛關注。高校是發展自主3D打印技術的沃土，一臺機器放在學校里，就意味著至少有十幾甚至幾十人受益。

根據百度詞條：

數字孿生是充分利用物理模型、傳感器更新、運行歷史等數據，集成多學科、多物理量、多尺度、多概率的仿真過程，在虛擬空間中完成映射，從而反映相對應的實體裝備的全生命周期過程。數字孿生是一種超越現實的概念，可以被視為一個或多個重要的、彼此依賴的裝備系統的數字映射系統。

最早，數字孿生思想由密歇根大學的 Michael Grieves 命名為“信息鏡像模型”（Information Mirroring Model），而后演變?yōu)?/span>“數字孿生”的術語。數字孿生也被稱為數字雙胞胎和數字化映射。數字孿生是在 MBD 基礎上深入發展起來的，企業在實施基于模型的系統工程（MBSE）的過程中產生了大量的物理的、數學的模型，這些模型為數字孿生的發展奠定了基礎。2012 年 NASA 給出了數字孿生的概念描述：數字孿生是指充分利用物理模型、傳感器、運行歷史等數據，集成多學科、多尺度的仿真過程，它作為虛擬空間中對實體產品的鏡像，反映了相對應物理實體產品的全生命周期過程。為了便于數字孿生的理解，莊存波等提出了數字孿生體的概念，認為數字孿生是采用信息技術對物理實體的組成、特征、功能和性能進行數字化定義和建模的過程。數字孿生體是指在計算機虛擬空間存在的與物理實體完全等價的信息模型，可以基于數字孿生體對物理實體進行仿真分析和優化。數字孿生是技術、過程、方法，數字孿體是對象、模型和數據。[3]

進入21世紀，美國和德國均提出了 Cyber-Physical System（CPS），也就是“信息-物理系統”，作為先進制造業的核心支撐技術。CPS 的目標就是實現物理世界和信息世界的交互融合。通過大數據分析、人工智能等新一代信息技術在虛擬世界的仿真分析和預測，以最優的結果驅動物理世界的運行。數字孿生的本質就是在信息世界對物理世界的等價映射，因此數字孿生更好的詮釋了 CPS,成為實現 CPS 的最佳技術。
